技术贴——关于龙门AT-C的位置检测问题

最近我司两家大隈龙门用户都发生了附加头分度的报警故障。

【故障现象1】：90度的卧头在分度时出现“2748 ALARM-B 附件分度异常 384”

【故障解析】：原因是分度到90度时的AT-C检测信号应该是iTHP2，iTHP3，iTHP4为ON。但现场确认的是iPHT4为OFF。调整这个信号为ON后，故障消除。

【故障现象2】：T301直头换刀时出现“2748 ALARM-B 附件分度异常‘3’”

【故障解析】：现场确认的原因是AT-C在0度时的检测信号应该为iTHP2,iTHP4，iTHP5，iTHP7信号为ON，但发现了iTHP7为OFF。结果是这个检测开关的信号放大器不良也可能是感应度没有调整到最适宜的位置。交换部件后重新调整后已经恢复正常了。

鉴于类似故障的频发，我们首先要掌握的附加头分度是的AT-C检测开关的逻辑信号。

一般C轴有1度分度和5度分度及15度之分。目前中国市场上基本是1度和5度为主。

1度分度的AT-C检测

有9个接近开关（iTHP0~iTHP8）组成

一般当机床出现了“2748 ALARM-B 附件分度异常 #***”的报警时，我们首先确认当前附加头分度的指令值是多少？然后根据指令值来对应AT-C的检测位置信号是否一致？这样就能找到问题所在了。

例如：

附加头在0度的AT-C 检测信号是：（C1的1度分度）iTHP2 iTHP4 iTHP5 iTHP7为ON。（C5的5度分度）iTHP2 为ON。

在90度的AT-C检测信号是：（C1的1度分度）iTHP2 iTHP3 iTHP4 iTHP8为ON。（C5的5度分度）iTHP2 iTHP3 iTHP4为ON。

以此类推，我们可以根据相关技术资料找到AT-C任意角度的信号对应。

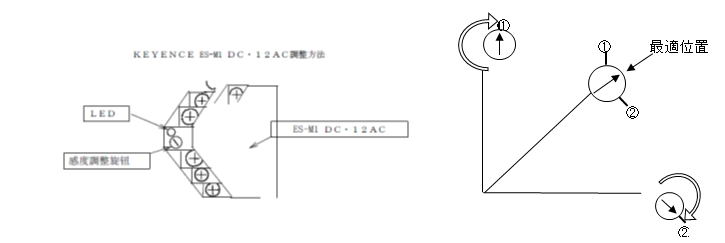

AT-C 位置检测的接近开关信号放大器的调整方法：

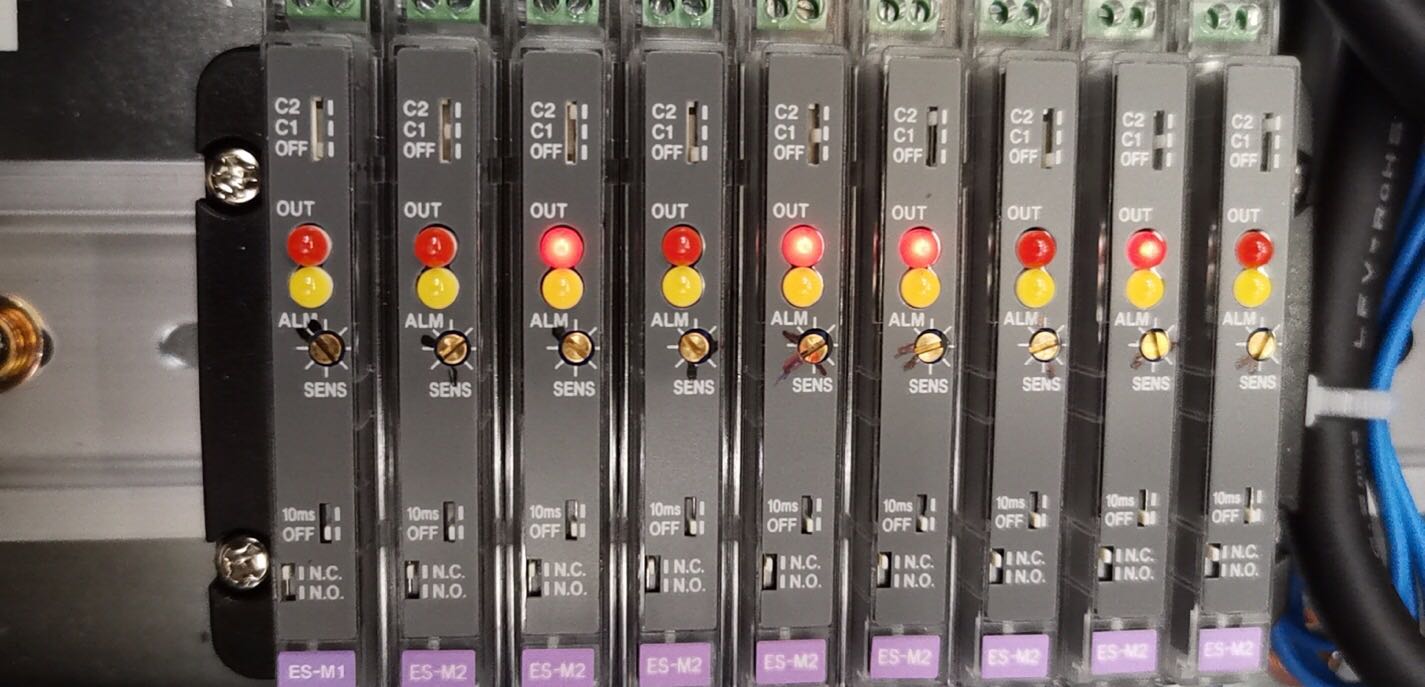

现在大隈龙门采用的是基恩士的ES-M1  ES-M2信号放大器。是NPN N.C的检测方法，就是检测到物体【有】时灭灯，物体【无】时亮灯。

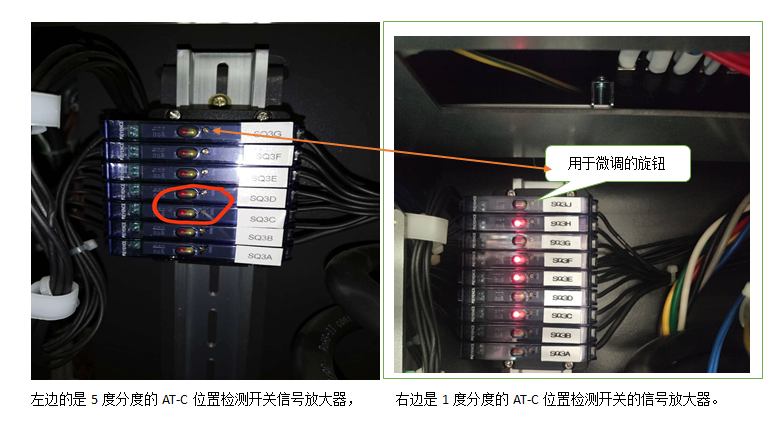

这是AT-C在0度位置时调整后的信号放大器状态。
